今日はスーパーカブの荷台に箱を取り付けようと思います。
最初は収穫コンテナを取り付けようと思ったんだけど、ありがたいことに読者の方からバイク便の箱を頂きました。

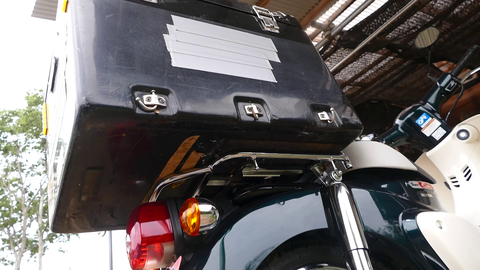

最初は紐でくくりつければいいと思ったんだけど、↑のように荷台から箱がかなりはみ出ています。この状態で走行すると、いずれ箱が破損するのでなにか対策をしないといけませんね。
以前バイク屋の親父に相談したときに、板を乗せればいいというアドバイスをもらったので15mmの合板を箱の大きさにカットして乗せることにしました。しかし板と荷台をどうやって固定すればいいんだ・・・・ホームセンターの金物コーナーであれこれ考えたんだけど今ひとついいアイデアが浮かんで来ません。完全に行き詰まりました。
そんなときに救世主が登場しました。
松野さん「お!スーパーカブ来たのか。かっこいいな!」
ぼく「助けてください!箱が取り付けられません。」
松野さん「地元のホームセンターは金物の品揃えが悪いから駄目なんだ。ジョイフル本田まで行こう。」

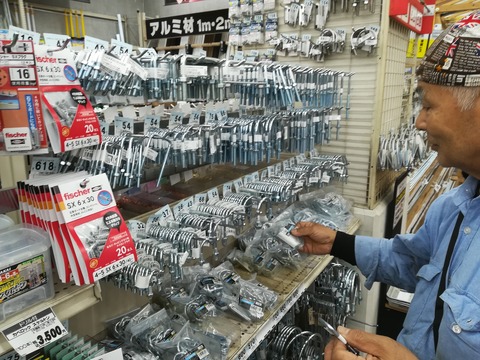

ということで関東屈指の品揃えを誇るジョイフル本田千葉ニュータウン店までやってきました。松野さんにアドバイスをもらいながら部品を選んでいきます。
長さ70mmのコの字ボルト ×4
コの字ボルトのプレート ×8
コの字ボルトのナット ×8
スプリングワッシャー ×4
↑の部品を購入しました。全部で700円くらいでした。
完成イメージはこんな感じになります。僕の小屋だと道具が貧弱なので今回は松野さんの工房を借りして制作することにしました。
いくらネットで調べても解決しなかったのに松野さんに相談したらすぐに解決ですよ!ヤフー知恵袋はもうオワコンですわ。これからは松野知恵袋の時代です!

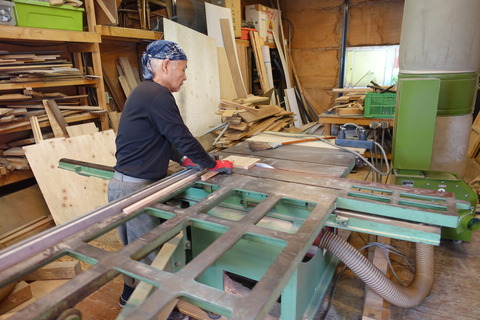

松野さんに板をカットしてもらいます。

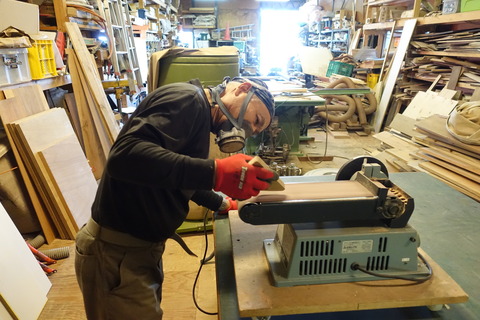

カットした板をヤスリがけして形を整えていきます。
そしてで出来上がったのが台形状の板。これにエキポシ接着剤をつけて
こんな感じで貼り付けてビス止めしました。これで横ズレ対策はバッチリです。
箱の中に敷く9mm合板です。松野さんにカットしてもらってサンダーで面取りしました。
ドンピシャに収まりました。さすが!プロが加工すると一味違うね。
そしてコの字ボルトを通す穴を開けます。
ボルトを通しました。4箇所で固定しています。

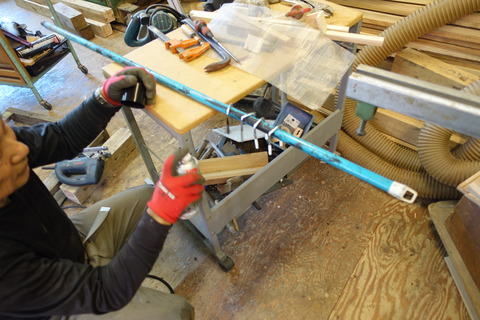

ちなみにボルト類はサビ防止に塗装しています。

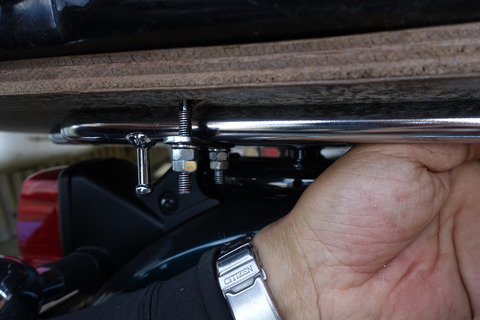

そして荷台と15mm合板を固定。ネジロックをナットに塗ってプレートが少したわむくらいまで締め込みました。
そしてナットをもう一つねじ込みます。
上のナットを固定して下のナットを締め込んでいきます。
松野さん「これはダブルナットといって絶対に緩んではいけない場所で使われる手法だ。」

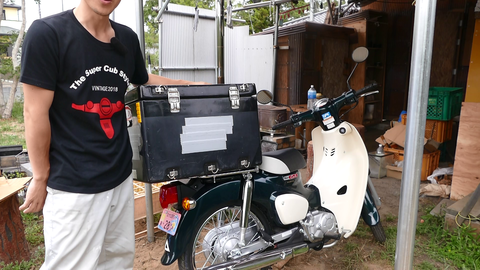

完成しました!上下左右に揺さぶってみたけどガッチリと固定されているのでビクともしません。松野さん監修のおかげで素晴らしいクオリティのものができました。
松野さん「また何かあったら連絡しなよ。俺の工房もいつでも使っていいからさ」
何というありがたい言葉・・・・今日は一日付き合ってくれて本当にありがとうございました。
おわり。
